Introducción

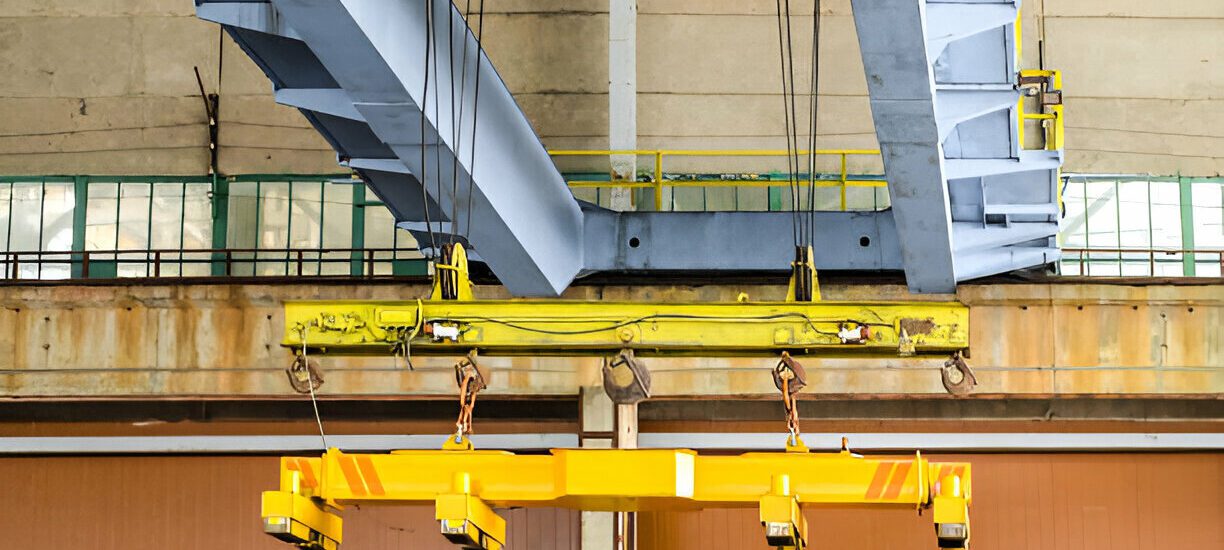

Las grúas viajeras son equipos esenciales en numerosas industrias, permitiendo el movimiento seguro y eficiente de cargas pesadas. En este artículo, exploraremos las partes principales de una grúa viajera y su importancia en el funcionamiento general del equipo.
Partes Principales de una Grúa Viajera
Puente

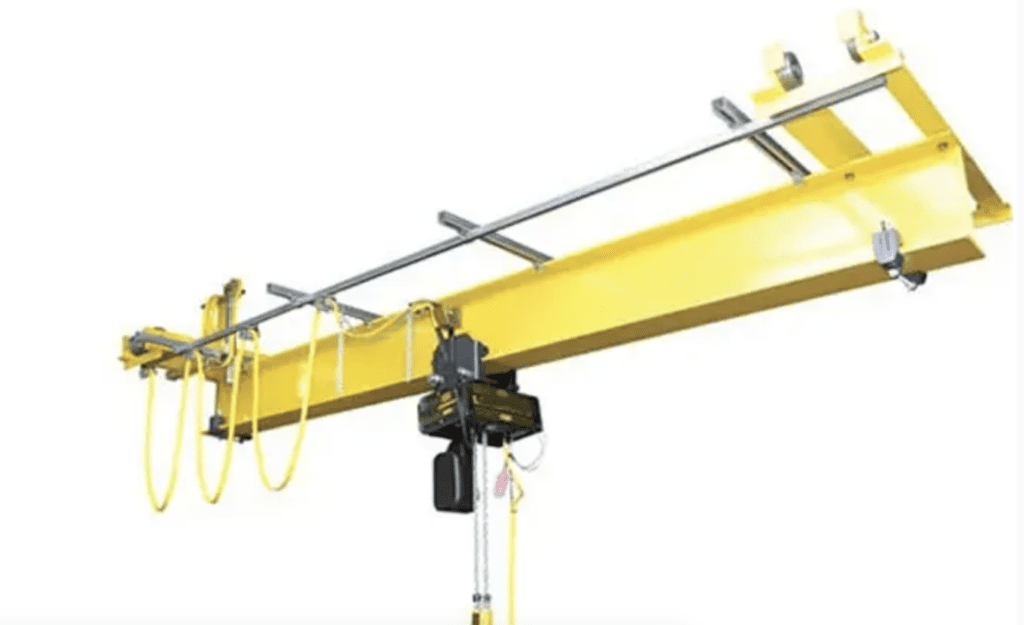

El puente es la estructura principal de la grúa viajera. Se extiende a lo ancho del área de trabajo y suele estar fabricado en acero. Su función es servir como soporte para los demás componentes de la grúa.
Carros

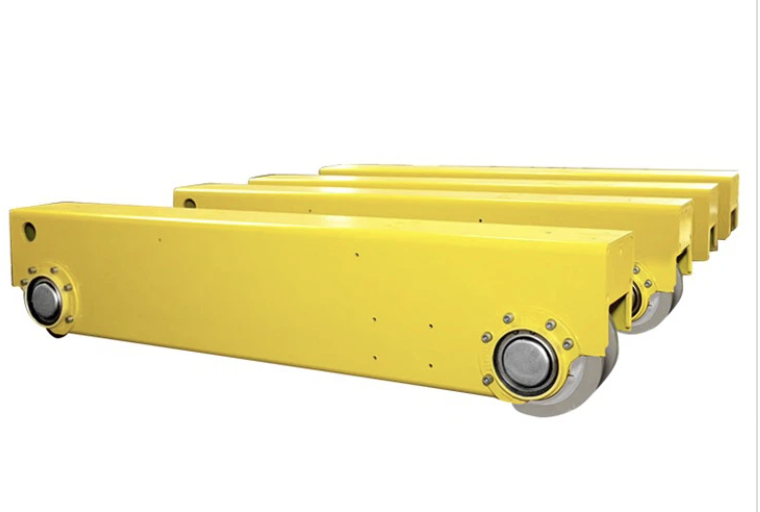

Los carros se ubican en los extremos del puente y permiten que la grúa se desplace sobre las vigas carrileras. Estos carros albergan motores eléctricos y reductores de engranajes que impulsan las ruedas, facilitando el movimiento horizontal de la grúa.

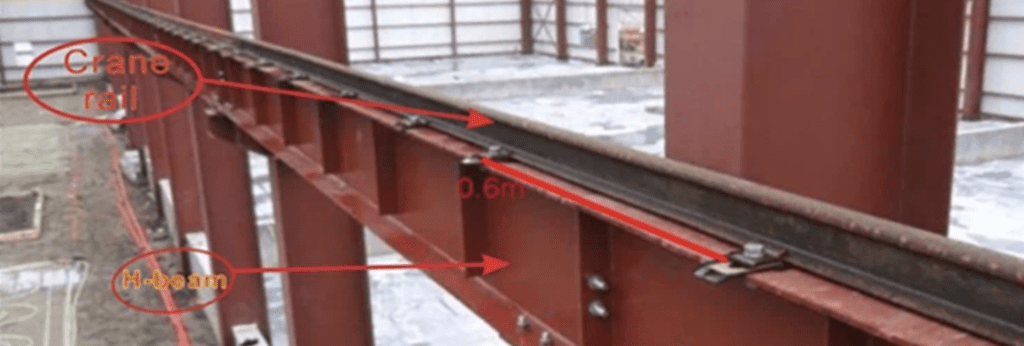

Vigas Carrileras
Las vigas carrileras son rieles horizontales instalados en el techo o estructura de soporte del edificio. Estas vigas definen el rango de movimiento de la grúa, permitiendo que se desplace a lo largo del área de trabajo.
Carro Portador

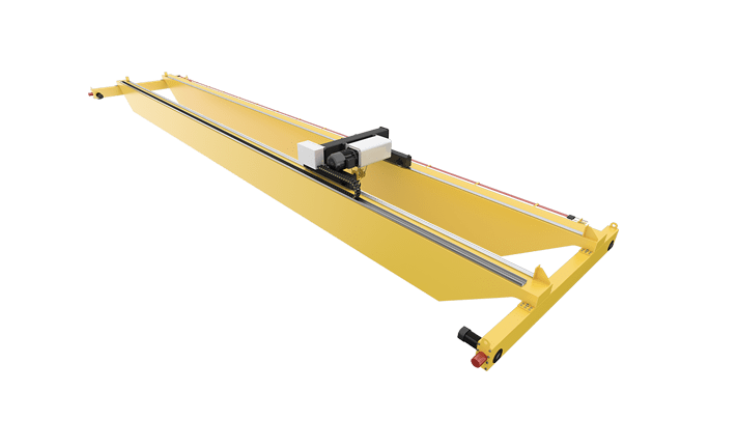

El carro portador se desplaza a lo largo del puente y transporta el mecanismo de elevación. Este componente es crucial para el movimiento vertical de las cargas.
Elevador
El elevador es el mecanismo encargado de subir y bajar la carga. Incluye un tambor, cable de acero y motor, y es esencial para la manipulación segura de las cargas.
Gancho

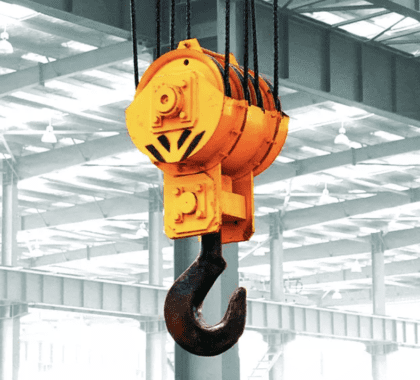

El gancho se sujeta al extremo del cable de acero y sirve como punto de conexión para la carga. Este componente es fundamental para asegurar y levantar objetos pesados.
Sistema de Control

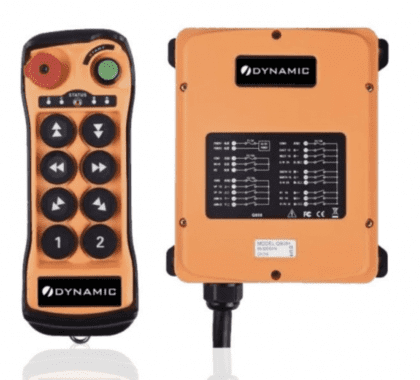

El sistema de control permite al operador maniobrar la grúa con precisión. Puede incluir botones, palancas o un joystick, y a menudo incorpora controles electrónicos y características de seguridad para un funcionamiento eficiente.
Suministro Eléctrico
El suministro eléctrico brinda la energía necesaria para el funcionamiento de los motores de la grúa. Este suministro puede ser mediante cables suspendidos, conductores junto a las vigas carrileras o tambores de cable para grúas móviles.
Componentes Adicionales
Finales de Carrera
Los finales de carrera evitan que la grúa se desplace más allá de los límites establecidos, garantizando la seguridad del equipo y del área de trabajo.
Sistemas de Protección contra Sobrecarga
Estos sistemas aseguran que la grúa opere dentro de su capacidad de peso, previniendo accidentes y daños al equipo.
Botones de Parada de Emergencia
Los botones de parada de emergencia permiten detener la grúa de inmediato en caso de riesgos, protegiendo tanto al operador como al entorno.
Sistemas de Iluminación
Los sistemas de iluminación mejoran la visibilidad durante la operación, contribuyendo a un entorno de trabajo más seguro y eficiente.
Los VFD y su Importancia en Grúas y Polipastos
Un Variador de Frecuencia (VFD, por sus siglas en inglés) es un componente crucial en la operación moderna de grúas y polipastos. Proporciona un control preciso con una serie de ventajas significativas:
Control Preciso y Arranque Potente:
- Un VFD ofrece un control preciso con un alto torque de arranque.
- Esto permite un funcionamiento suave del motor durante las fases de arranque y parada, evitando tirones bruscos que puedan dañar la carga o el equipo.
Control de Velocidad:
- Los VFD permiten un control preciso de la velocidad de la grúa o del polipasto.
- Esto es particularmente útil en aplicaciones que requieren movimientos delicados o exactos, como colocar una carga pesada en una ubicación específica o mover materiales peligrosos.
- Los VFD pueden acelerar o desacelerar suavemente la velocidad del motor, evitando arranques o paradas bruscas que puedan provocar balanceo de la carga o incluso daños en el equipo.
Control de Carga:
- Además del control de velocidad, los VFD también ayudan con el control de carga.
- Al proporcionar un torque constante, los VFD pueden evitar el deslizamiento o caída de la carga, asegurando operaciones más seguras.
Mayor Vida Útil:
Dado que los VFD pueden minimizar el desgaste de los motores al proporcionar arranques y paradas suaves y reducir las posibilidades de sobrecarga, pueden prolongar la vida útil del equipo.
Control de Frenado:
- En los sistemas tradicionales de grúas y polipastos, el frenado a menudo se realiza mecánicamente, lo que puede provocar desgaste con el tiempo.
- Sin embargo, los VFD pueden proporcionar frenado dinámico o regenerativo, donde el propio motor se utiliza para ralentizar o detener la carga.
- Esto puede reducir el desgaste de los frenos mecánicos, prolongando su vida útil.
Sincronización:
En sistemas donde varias grúas o polipastos necesitan trabajar juntos para mover una carga grande o con formas incómodas, los VFD pueden ayudar a sincronizar el movimiento de cada motor para garantizar una operación fluida y coordinada.
Seguridad Mejorada:
Al proporcionar un mejor control sobre la velocidad, el torque y el frenado del motor, los VFD pueden reducir el riesgo de accidentes como caídas de carga o movimientos descontrolados, mejorando así la seguridad.
Monitorización de Mantenimiento:
- Algunos VFD avanzados vienen con funciones de mantenimiento predictivo que monitorean el estado del motor y otros equipos.
- Al alertar a los operadores sobre posibles problemas antes de que se conviertan en problemas graves, estos VFD pueden reducir el tiempo de inactividad y los costos de reparación.
Conclusión
Las grúas viajeras son herramientas versátiles y esenciales en muchas industrias, desde la manufactura hasta la construcción y la logística. Comprender sus componentes principales, las mejores prácticas de mantenimiento y las innovaciones tecnológicas es crucial para maximizar su eficiencia y seguridad. Además, considerar las aplicaciones específicas y las medidas de seguridad puede ayudar a optimizar su uso y prevenir accidentes.
