Descripción
Estos equipos son analógicos, basados en tecnología SCR, la cual ha sido utilizada de manera confiable desde 1965.
El arranque se realiza mediante un interruptor de encendido/apagado, el cual viene incluido. Además, el módulo cuenta con dos potenciómetros integrados:
Uno para ajustar el tiempo de aceleración del motor, las cargas con poca inercia mecánica requieren menos tiempo de arranque, mientras que las cargas con mucha inercia como una prensa troqueladora requieren más tiempo de arranque.
Otro potenciómetro para establecer el voltaje de arranque, el cual se ajusta según el torque inicial requerido por la máquina. Un voltaje bajo de arranque es ideal para ventiladores y bombas centrífugas, mientras que un voltaje de arranque alto es recomendable para equipos de par (torque) constante, como extrusores y transportadores que arrancan con carga.

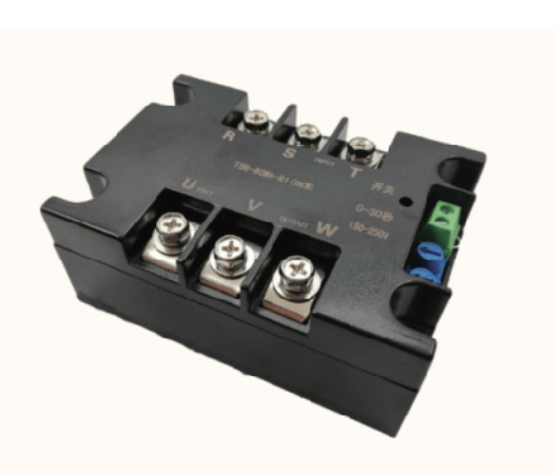

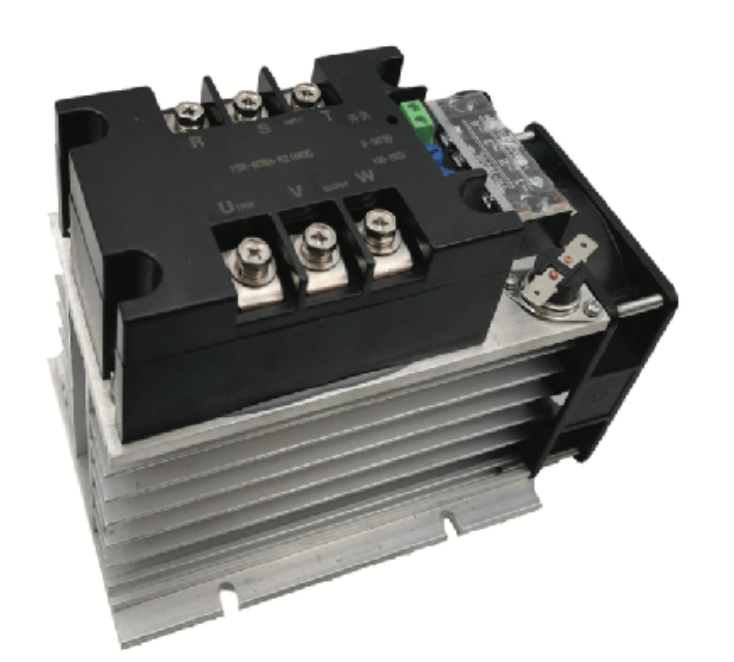

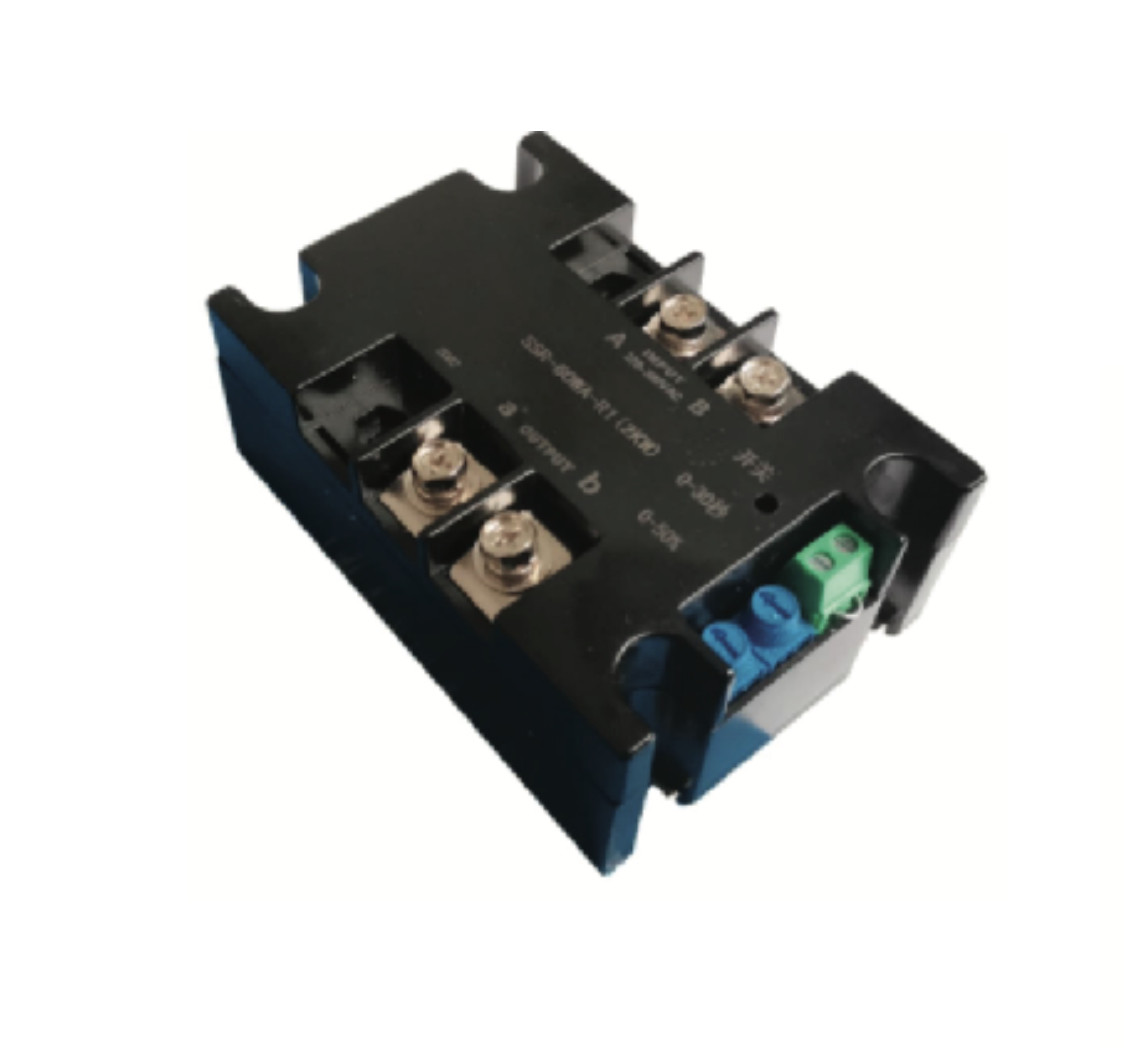

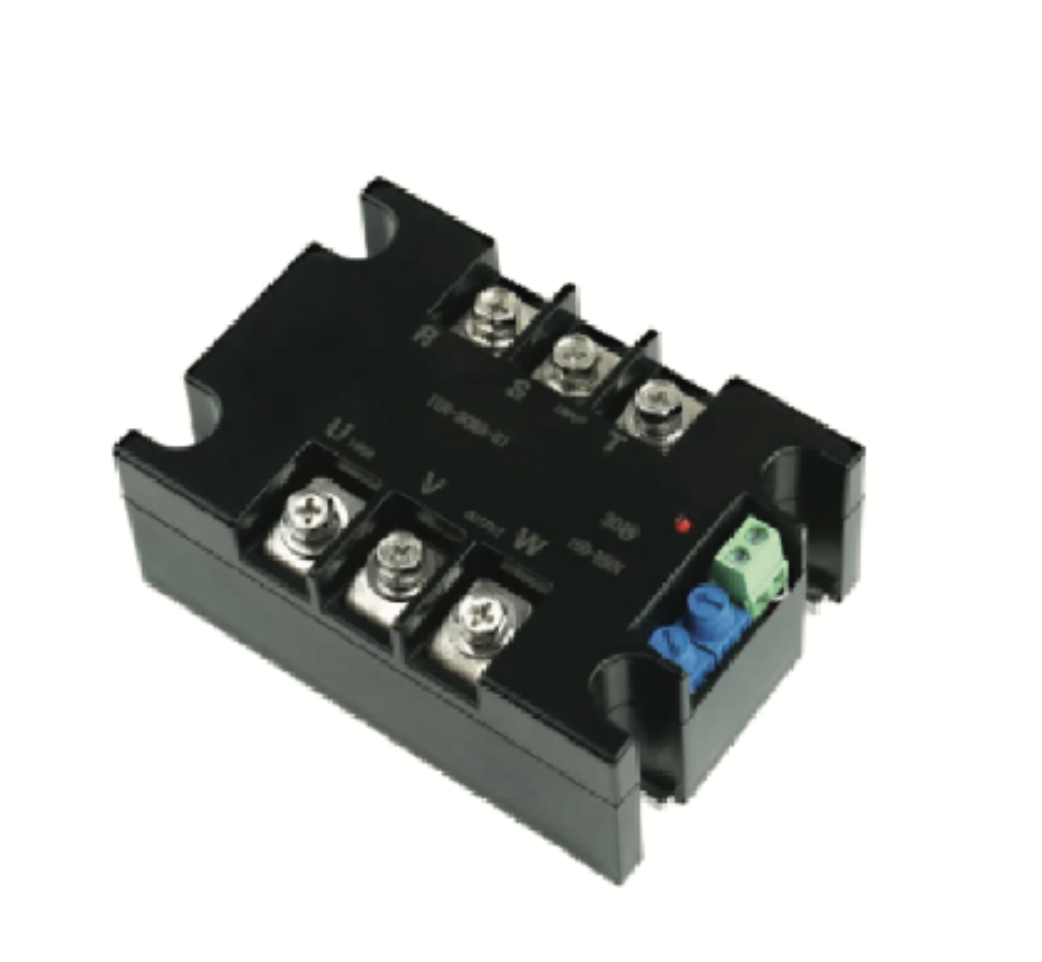

Este es un módulo independiente que debe instalarse en un gabinete, el cual es opcional y se cotiza por separado. Deberá tener un fondo metálico o una placa de montaje (charola o platina de metal), ya que el módulo genera calor y requiere disipación térmica en su base.
PARÁMETROS DEL ARRANCADOR
Voltaje de alimentación: 127 (100) VCA ó 230 (220) VCA.
Frecuencia: 60Hz.
El tiempo de arranque suave se puede ajustar de 0 a 30 segundos.
El voltaje inicial de arranque se puede ajustar desde 0-50% hasta el voltaje nominal Dos métodos de uso:
1. Cuando se cierra el interruptor incorporado, se activa la fuente de alimentación principal CFE y comienza el arranque suave.
2. Utilice un botón de interruptor externo: arranca suavemente cuando está cerrado y se detiene cuando se abre.
Dos Modos:
1. R1-Con arranque suave pero sin parada suave.
2. R2-Con arranque suave y parada suave.
(Por ejemplo; empezar en 110V y parar en 110V)
