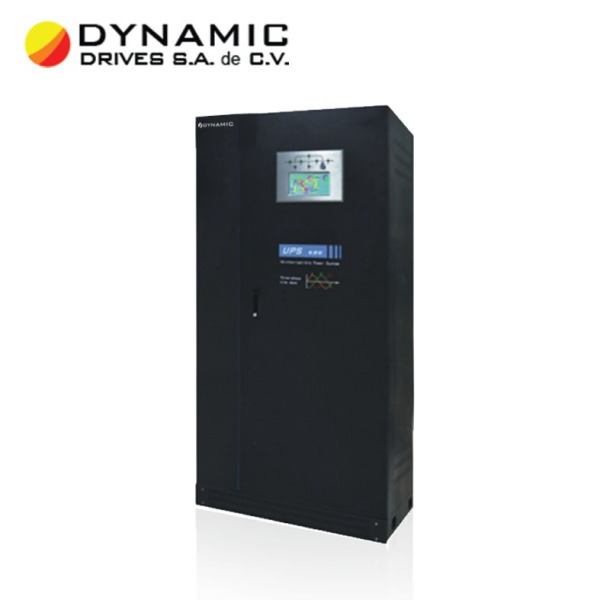

Descripción
● Doble conversión en línea. La tecnología DSP garantiza una alta fiabilidad. ● Diseño de aislamiento galvánico para soportar todo tipo de cargas. ● Control diseñado para soportar todo tipo de cargas. ● Amplio voltaje de entrada y rango de frecuencia para soportar un entorno robusto. ● Alta capacidad de cortocircuito y sobrecarga. ● Gestión inteligente de la batería para prolongar el ciclo de vida de la batería. ● Funcionamiento paralelo con hasta 4 unidades (opcional).
|
Modelo |
ONL-10K/33 |
ONL-15K/33 |
ONL-20K/33 |
ONL-30K/33 |
ONL-40K/33 |
ONL-60K/33 |
ONL-80K/33 |
ONL-100K/33 |
ONL-120K/33 |
|
Fase |
Entrada de 3 fases/salida de 3 fases |
||||||||
|
Capacidad |
10KVA/8KW |
15KVA/12KW |
20KVA/16KW |
30kVA/24kW |
40KVA/32KW |
60KVA/48KW |
80KVA/64KW |
100kVA/80kW |
120kVA/96kW |
|
Entrada |
|||||||||
|
Voltaje Nominal |
3 x 380VAC/400VAC (3Ph + N) |
||||||||
|
Rango de voltaje aceptable |
285VAC ~ 475VAC |
||||||||
|
Frecuencia |
50/60Hz ± 10% |
||||||||
|
Inversor |
|||||||||
|
Voltaje Nominal |
3 x 380VAC/400VAC (3Ph + N) |
||||||||
|
Precisión |
Estacionario: ± 1%; Transitorio: ± 5% (variaciones de carga 100-0-100%) |
||||||||
|
Frecuencia |
50/60Hz sincronizado ± 1%; Con Red Eléctrica ausente ± 0,1Hz |
||||||||
|
Velocidad máxima de sincronización |
± 1 Hz/s |
||||||||
|
Forma de onda |
Onda sinusoidal pura |
||||||||
|
Distorsión Armónica Total (THDv) |
<2% (carga lineal);<5% (carga no lineal) |
||||||||
|
Desplazamiento de fase |
120 ° ± 1% (carga equilibrada);120 ° ± 2% (desequilibrios 50% de la carga) |
||||||||
|
Tiempo de recuperación dinámica |
3 ciclos al 90% del valor estático |
||||||||
|
Sobrecarga aceptable |
110% para 10min; 150% para 60 seg; >160% para 200ms |
||||||||
|
Factor de cresta aceptable |
3:1 |
||||||||
|
Factor de potencia aceptable |
0,6 ~ 1 (inductivo o capacitivo) |
||||||||
|
Tensión de salida de equilibrio @ |
<1% |
||||||||
|
Límite de corriente |
Alta sobrecarga, cortocircuito: Límite de voltaje RMS |
||||||||
|
Corriente de Factor de cresta alto: Límite de voltaje máximo |
|||||||||
|
BYPASS estático |
|||||||||
|
Tipo |
Estado sólido |
||||||||
|
Voltaje |
3 x 380VAC/400VAC (3Ph + N) |
||||||||
|
Frecuencia |
50/60Hz |
||||||||
|
Requisito de activación |
Control de microprocesador |
||||||||
|
Tiempo de transferencia |
Cero |
||||||||
|
Sobrecarga aceptable |
150% para 1 hora; 180% para 30 segundos; >200% para 200ms |
||||||||
|
Transferencia a Bypass |
Inmediato, para sobrecargas superiores al 160% |
||||||||
|
Retransferencia |
Automático después de la alarma clara |
||||||||
|
BYPASS de mantenimiento |
|||||||||
|
Tipo |
Sin interrupción |
||||||||
|
Voltaje |
3x400V (3Ph + N) |
||||||||
|
Frecuencia |
50/60Hz |
||||||||
|
Eficiencia general |
|||||||||
|
Modo de línea |
90% |
90% |
91% |
92% |
93% |
||||
|
Modo de batería |
90% |
90% |
91% |
93% |
93% |
||||
|
Batería y cargador |
|||||||||
|
Tipo y números de batería |
12VDC x 32 pcs (29 ~ 32 pcs ajustable) |
||||||||
|
Voltaje Nominal de la batería |
384 VDC (basado en baterías de 32 piezas) |
||||||||
|
Método de carga |
CC/CV |
||||||||
|
Corriente de carga |
Por defecto 10A, Max. = Capacidad/voltaje de la batería, Max. 40A |
||||||||
|
Voltaje de carga |
432 VDC (basado en baterías de 32 piezas) |
||||||||
