Utilización de Variadores de Frecuencia en Grúas Viajeras, Grúas de Pórtico y Malacates
Las grúas viajeras, grúas de pórtico y malacates son equipos fundamentales en industrias como manufactura, acereras, almacenes, puertos, minería y construcción. Su función principal es mover cargas pesadas de forma segura, rápida y precisa.
Tradicionalmente estos equipos operaban mediante arranque directo, contactores, arrancadores estrella-delta o arrancadores suaves. Sin embargo, la incorporación de variadores de frecuencia (VFD) ha revolucionado su desempeño, aumentando la productividad, reduciendo el desgaste mecánico y mejorando significativamente la seguridad.
¿Qué es un variador de frecuencia?

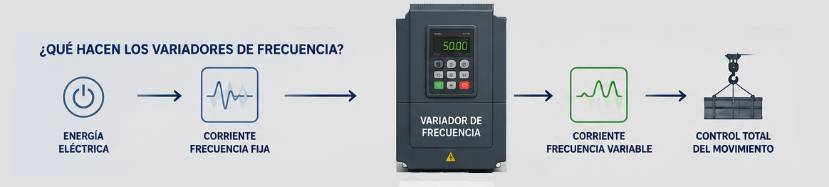

Un variador de frecuencia es un dispositivo electrónico que controla la velocidad y el torque de un motor de corriente alterna mediante la regulación simultánea del voltaje y la frecuencia suministrada al motor.
Esto permite acelerar y desacelerar el motor de manera controlada, evitando los arranques bruscos característicos de los sistemas convencionales.
Aplicaciones en grúas y malacates.

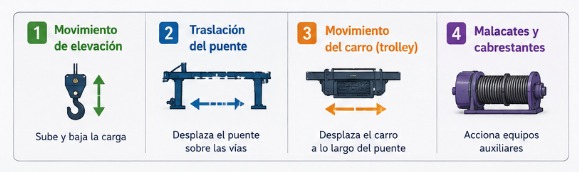

Los variadores pueden instalarse en cualquiera de los movimientos de una grúa:
1. Movimiento de elevación
Controla el motor encargado de subir y bajar la carga.
Beneficios:
-Arranque suave sin jalones.
-Eliminación de golpes mecánicos.
-Posicionamiento preciso de la carga.
-Menor desgaste de frenos, engranes y cables.
-Mayor seguridad para operadores y materiales.
2. Traslación del puente
Controla el movimiento longitudinal de una grúa viajera.
Beneficios:
-Eliminación de movimientos bruscos.
-Menor esfuerzo estructural sobre vigas y ruedas.
-Menor desgaste de rieles.
-Operación más cómoda para el operador.
3. Movimiento del carro (trolley)
Permite desplazar la carga transversalmente.
Beneficios:
-Posicionamiento más preciso.
-Reducción del balanceo de la carga.
-Mayor velocidad de maniobra.
4. Malacates y cabrestantes
En aplicaciones de izaje, arrastre o tensión de cables.
Beneficios:
-Control preciso de velocidad.
-Mejor control de tensión.
-Protección contra sobrecargas.
-Operación más segura.
-Eliminación del balanceo de carga

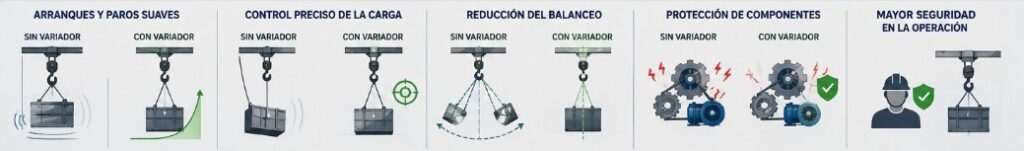

Uno de los mayores problemas en una grúa es el balance de la carga. Cuando una grúa arranca o se detiene bruscamente, la carga se comporta como un péndulo.
Los variadores permiten:
-Rampas suaves de aceleración.
-Rampas suaves de desaceleración.
-Control vectorial de alto desempeño.
-Funciones especiales anti-sway (antibalanceo) en modelos avanzados.
Como resultado:
-Menor riesgo de accidentes.
-Mayor precisión de posicionamiento.
-Incremento de productividad.
-Ahorro de energía
-Aunque el ahorro energético no suele ser tan elevado como en bombas o ventiladores, sí existen beneficios importantes: menor consumo durante aceleraciones, eliminación de corrientes de arranque de 6 a 10 veces la corriente nominal, menor demanda máxima contratada, mejor factor de potencia visto por la red.
En operaciones con muchos ciclos de arranque y paro, el ahorro acumulado puede ser considerable, frenado regenerativo y resistencias de frenado, durante el descenso de cargas o desaceleraciones rápidas, el motor actúa como generador.
La energía regenerada puede manejarse mediante: resistencia de frenado pues la energía se convierte en calor.
Ventajas:
-Solución económica.
-Fácil instalación.
-Muy utilizada en grúas industriales.
-Unidad regenerativa
-La energía se devuelve a la red eléctrica.
Los esfuerzos mecánicos son una de las principales causas de falla en:
-Reductores
-Cables de acero
-Poleas
-Rodamientos
-Frenos
-Estructuras metálicas
Al eliminar los arranques bruscos, el variador puede aumentar significativamente la vida útil de estos componentes. Muchas empresas recuperan la inversión únicamente por la reducción de mantenimiento, funciones de seguridad. Los variadores modernos incorporan múltiples protecciones:
1. Sobrecorriente.
2. Sobrevoltaje.
3. Bajo voltaje.
4. Sobretemperatura.
5. Pérdida de fase.
6. Sobrecarga del motor.
7. Protección contra rotor bloqueado.
8. Monitoreo de torque.
Esto ayuda a evitar daños costosos tanto al motor como a la carga.
Control vectorial: indispensable en izaje
Para aplicaciones de grúas y malacates se recomienda utilizar variadores con control vectorial.
La utilización de variadores de frecuencia en grúas viajeras, grúas de pórtico y malacates representa una de las mejoras tecnológicas con mayor impacto en la industria moderna. Además de proporcionar arranques y paros suaves, permiten controlar con precisión la carga, reducir el balanceo, proteger los componentes mecánicos y aumentar la seguridad de la operación.
Cuando se selecciona correctamente el variador y se complementa con resistencias de frenado, filtros y protecciones adecuadas, es posible obtener un sistema más confiable, eficiente y con una vida útil significativamente mayor que los métodos tradicionales de control de motores.
